选用拉伸弹簧时规格详细介绍（上）

选用拉伸弹簧时规格详细介绍（上）

      拉伸弹簧的选用主要体现在弹簧的端部结构，拉伸弹簧的端部结构很多，其中常用的端部结构已列入标准。

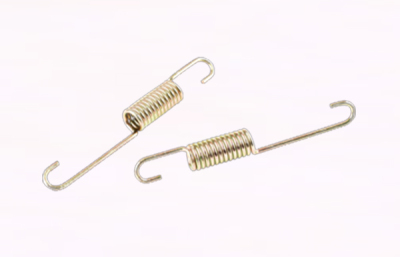

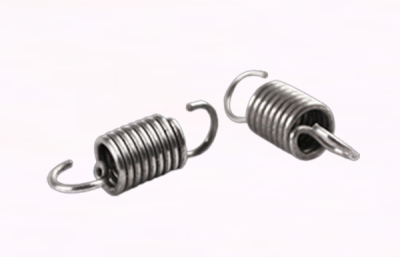

      拉伸弹簧端部形状主要为钩环，由端部线圈或钢丝弯曲而成。在设计或选用端部结构时，我们主要考虑拉伸弹簧在机构中的安装方式、安装空间、载荷性质等因素。在满足要求的前提下，尽量选择简单的结构形式。半圆形卸扣（LI和RLI）是通过弯曲和扭转弹簧末端的弹簧圈到中间而形成的。在弯曲和扭转处形成高应力。适用于缠绕比大、载荷小的拉伸弹簧。 因此偏心圆卸扣（LIV和LV）由端部弹簧圈弯曲而成。卸扣位于弹簧圈边缘的切线位置。由于载荷的偏心和卸扣根部90°弯曲，钢丝承受较大的附加应力，这种端部结构适用于中等旋转比C=8~15、小载荷或不重要载荷的弹簧。

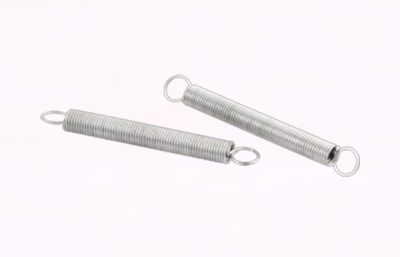

     圆卸扣（LⅢ和RLI）在弹簧环中间的扭转中间点也是由端部弹簧环向中间点弯曲扭转而成。过渡圆角半径较大。与其它偏心圆卸扣相比，可以尽可能避免掉载荷偏心。
